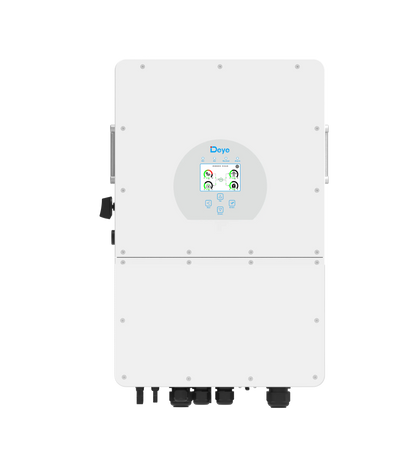

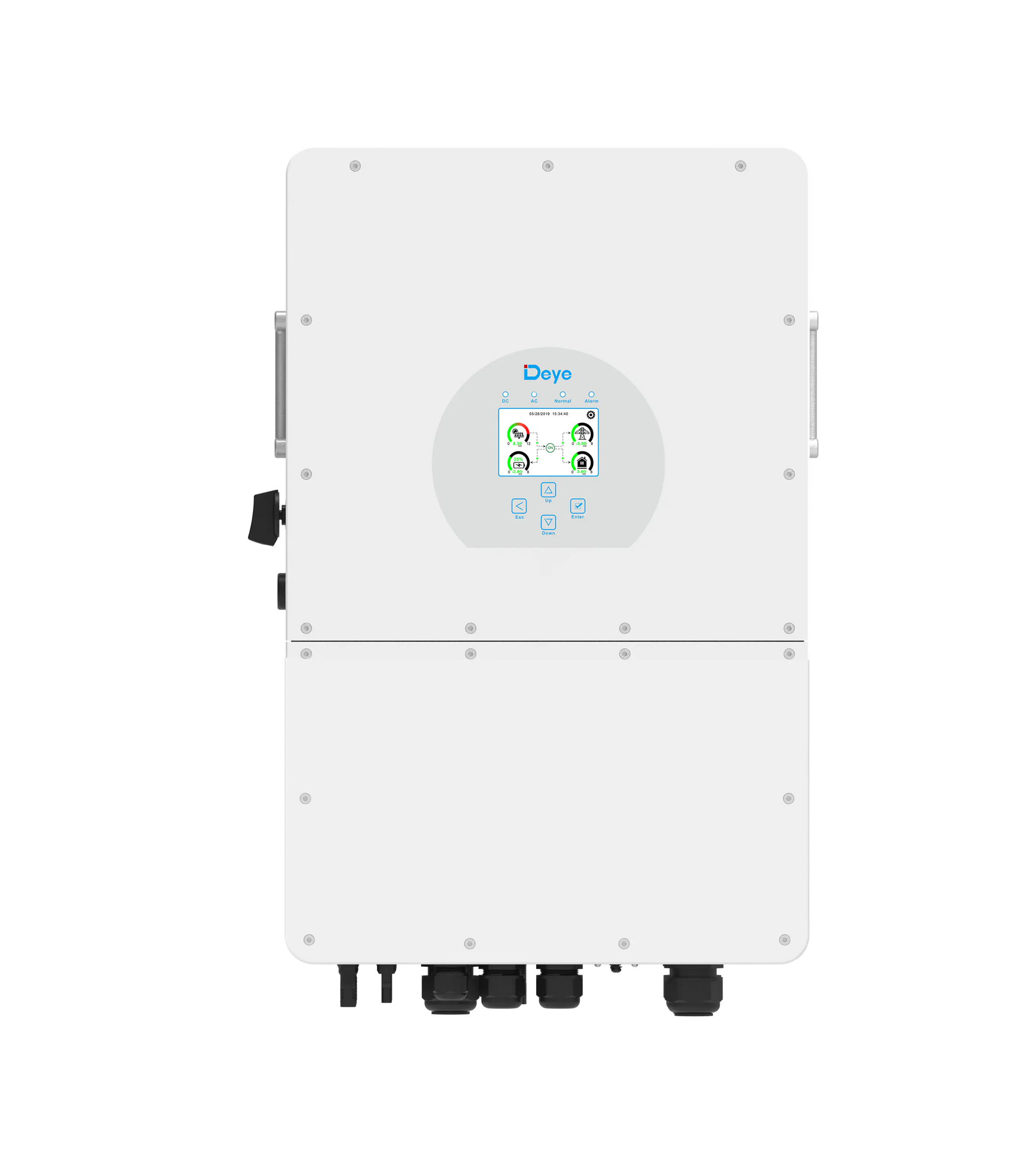

Deye SUN-20K-SG01HP3-EU-AM2 ist ein dreiphasiger Hybrid-Wechselrichter für Hochvolt-Batterien. Mit 2 MPPT (2+2 Strings), AC-/DC-Kopplung, 100 % unsymmetrischem Betrieb und Parallelschaltung bis 10 Geräte eignet er sich für Neuinstallationen und Nachrüstungen in Wohn- und Gewerbeanlagen. Hohe PV-Eingangsleistung und ein weiter MPPT-Spannungsbereich ermöglichen maximale Erträge und zuverlässigen Notstrombetrieb.

Merkmale

• 20 kW dreiphasiger Hybrid-Wechselrichter (On-/Off-Grid).
• Unterstützt Hochvolt-Batterien für hohe Systemeffizienz.
• 2 MPPT mit 2+2 Strings für flexible String-Auslegung.
• 100 % unsymmetrischer Ausgang, bis 50 % der Nennleistung je Phase.
• Hohe PV-Eingangsleistung und weiter MPPT-Bereich für unterschiedliche Dachausrichtungen.
• AC-Kopplung zur einfachen Nachrüstung bestehender PV-Anlagen.
• Parallelschaltung von bis zu 10 Geräten zur Leistungserweiterung.
• Schutzart IP65, integrierte Überspannungsschutzgeräte Typ II (DC/AC).

Technische Daten

• AC (Ausgang): Nennwirkleistung 20 000 W, Scheinleistung max. 22 000 VA, 220/380 V bzw. 230/400 V, 50/60 Hz, Netzanschluss 3L+N+PE, THDi < 3 %.
• PV (Eingang): 2× MPPT (2+2 Strings), U_DC max. 1 000 V, Startspannung ca. 180 V, MPPT-Bereich ca. 420–850 V, I_max je MPPT 26 A, I_sc je MPPT 39 A.
• PV-Leistung: Gesamte PV-Eingangsleistung bis ca. 26 000 W.
• Batterie (HV): Lithium-Ionen, Spannungsbereich typ. 160–700 V, BMS-Selbstanpassung, hoher Lade-/Entladestrom für große Speicherbänke.
• Wirkungsgrade: Max. Wirkungsgrad bis 97,6 %, Euro-Wirkungsgrad bis 97,0 %, MPPT-Effizienz > 99 %.
• Betrieb/Umwelt: −40 … +60 °C (Leistungsderating > 45 °C), zulässige Höhenlage bis 3 000 m, Geräusch ≤ 55–60 dB(A).
• Schutz/Normen: DC-Polschutz, AC-Überstrom/-Überspannung, Kurzschluss-, Isolations-, Erdfehler- sowie Netz-/Anti-Islanding-Überwachung; Überspannungsschutz Typ II (DC/AC); optional Lichtbogen-Fehler-Schutz (AFCI).
• Kommunikation/Monitoring: RS485 / RS232 / CAN; Monitoring optional über WiFi / 4G / LAN / Bluetooth; bis zu 6 Zeitfenster für Lade-/Entladeprofile.
